Технически витраж состоит из трех элементов:

• каркаса
• заполнения
• примыкание к проему.

Все элементы могут быть разными как по материалу, так и по внешнему виду. В основном в качестве материала для изготовления каркаса используется сплав алюминия. В некоторых случаях используют дерево, сталь или эпоксидные смолы. Это зависит от целей Заказчика, особенностей объекта и местности, где ведется строительство.

На территории РФ чаще всего используются витражи с алюминиевым каркасом. Каркас витража из алюминиевого сплава сочетает в себе легкий вес, удобство обработки, возможности покраски или декорирования и приемлемую стоимость.

• Стоечно-ригельное остекление
• Структурное остекление
• Полуструктурное остекление

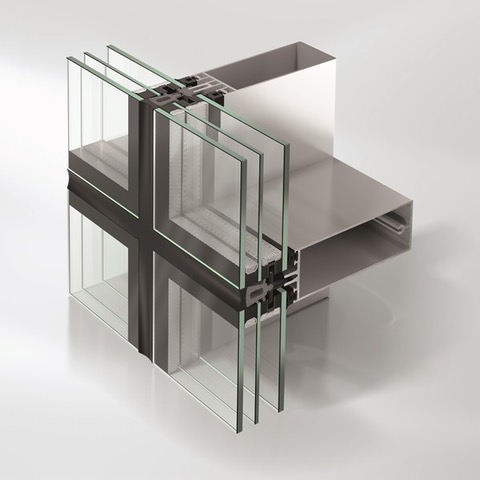

Каркас такого витража состоит из вертикальных стоек и ригелей (горизонтальных стоек). Стеклопакеты или другое заполнение вставляются в каркас и фиксируются прижимными планками, которые прикручиваются к каркасу снаружи. Прижимные планки в свою очередь закрываются декоративными крышками.

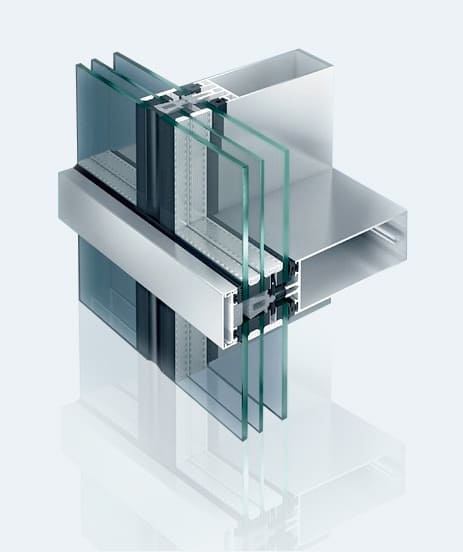

Смотрится эстетически привлекательнее обычного витража.  Визуально витраж становится монолитным. Роль прижимных планок выполняют специальные зацепы на пакетах, декоративная крышка становится не нужна. Шов между стеклопакетами заполняется специальным герметиком, который выполняет роль клея.Отсутствие на фасадном остеклении выступающих частей придает ему более дорогой внешний вид. Однако стоимость такой конструкции, выше чем стоечно-ригельного остекления.

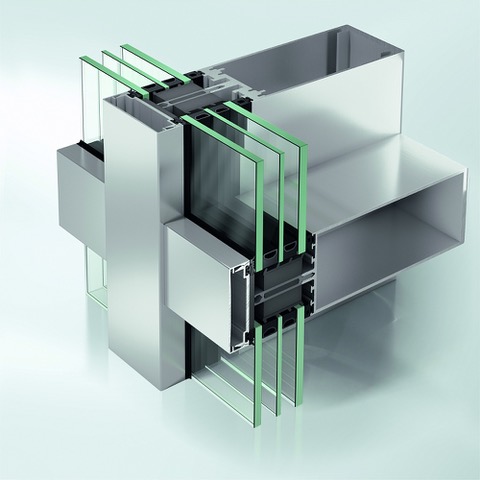

Объединяет возможности стоечно-ригельного и структурного остекления: эстетическую привлекательность витража и выгодную стоимость. Компромисс достигается за счет того, что декоративные крышки и прижимные планки ставятся только с двух сторон стеклопакета вместо четырех. Например, по горизонтали — крышки, а по вертикали — скрытое крепление с герметиком.

Существует также вариант использования прижимных крышек омега-образной формы, окрашенных в цвет профиля каркаса. Имитацию видно только при близком рассмотрении. Таким простым способом можно имитировать структурное остекление витража по более низкой цене.

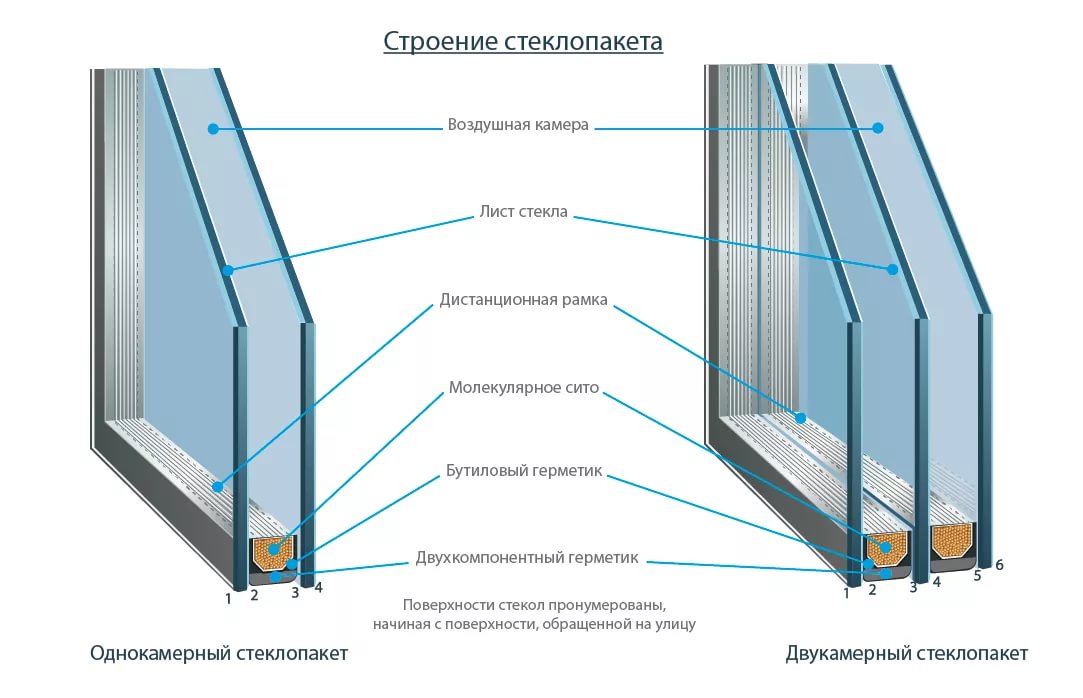

Стеклопакет является основным элементом заполнения в витражах. Технически это набор из нескольких стекол, скрепленных в одну конструкцию с помощью дистанционных рамок, внутрь которых засыпан абсорбент для удаления конденсата.

В зависимости от того, какие параметры вам нужны, используют те или иные комплектующие в составе стеклопакета. Исходя из этого, меняется цена изделий с разными характеристиками. Нельзя сравнивать стоимость стеклопакетов, не зная их состав и характеристики.

1. Набором стекол.

Каждое стекло подбирается в зависимости от физических свойств и задач, стоящих перед конструктором. Основные виды стекол:

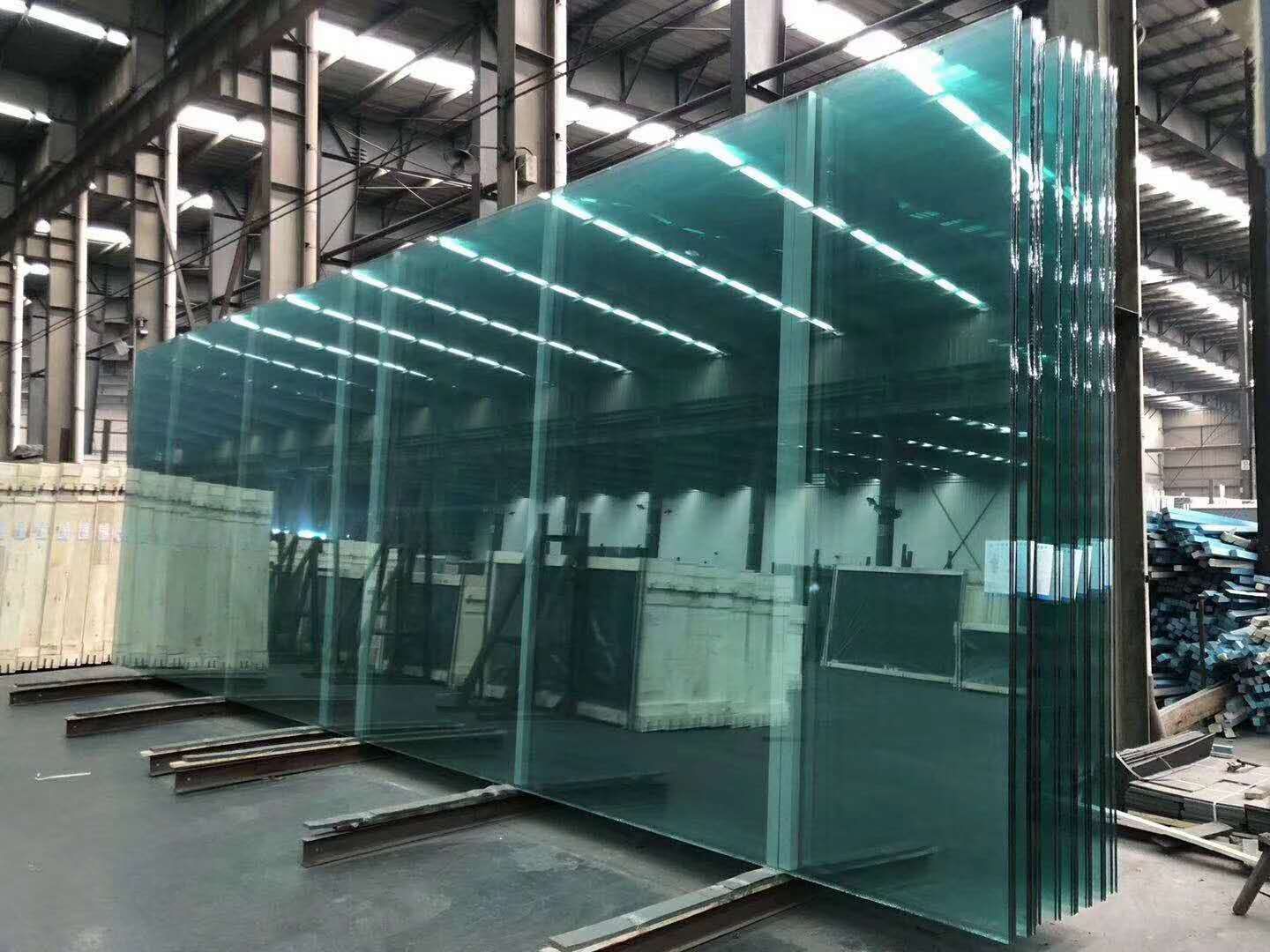

• Флоат стекло - базовое стекло без каких-либо специальных свойств. Отличается только качеством, которое регламентируется ГОСТом по количеству вкраплений и искажений. При работе с окнами и витражами рекомендуется использовать стекло марки не ниже, чем М1.

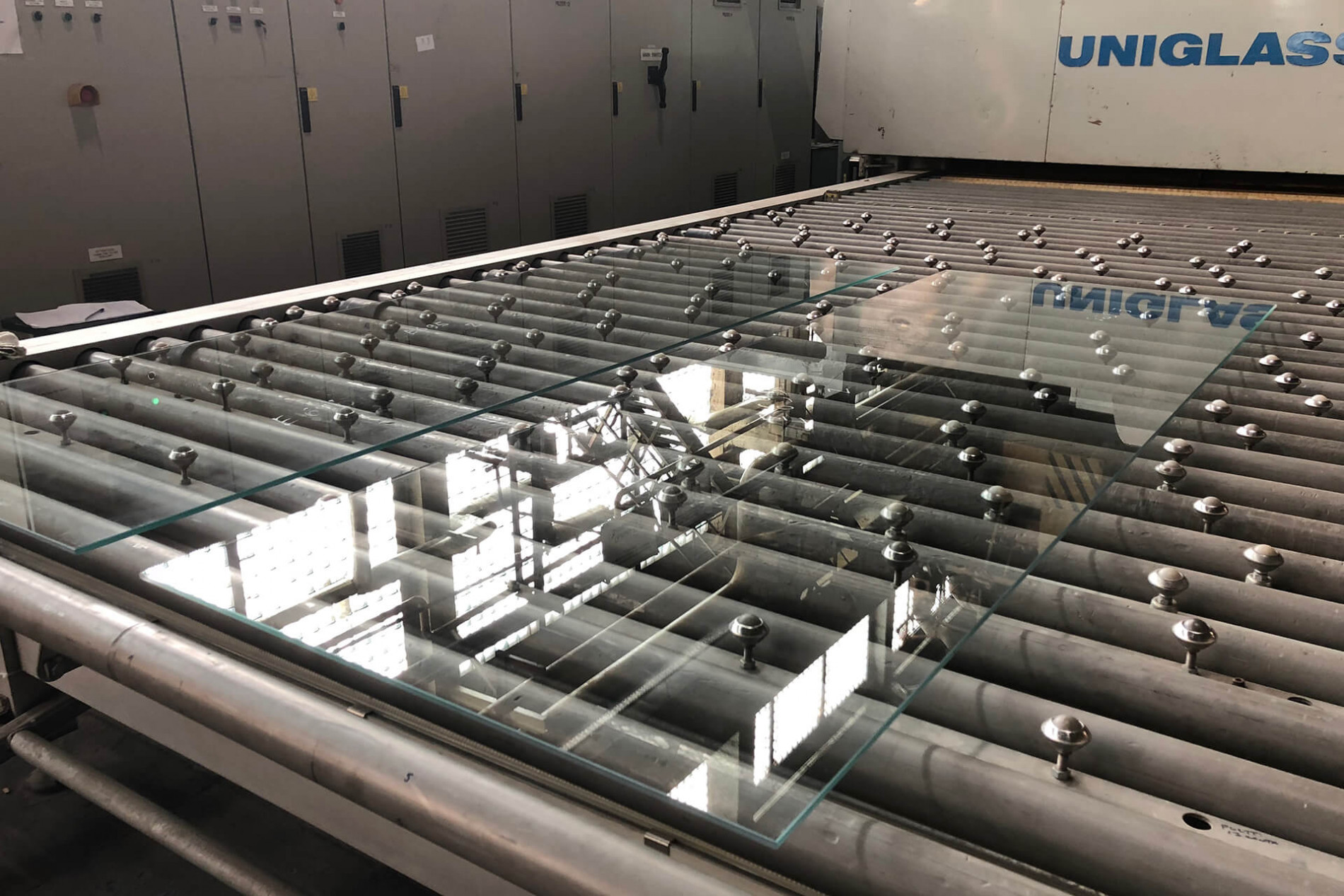

• Закаленное стекло.

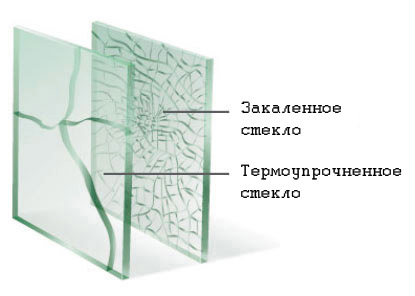

• Термоупрочненное стекло.

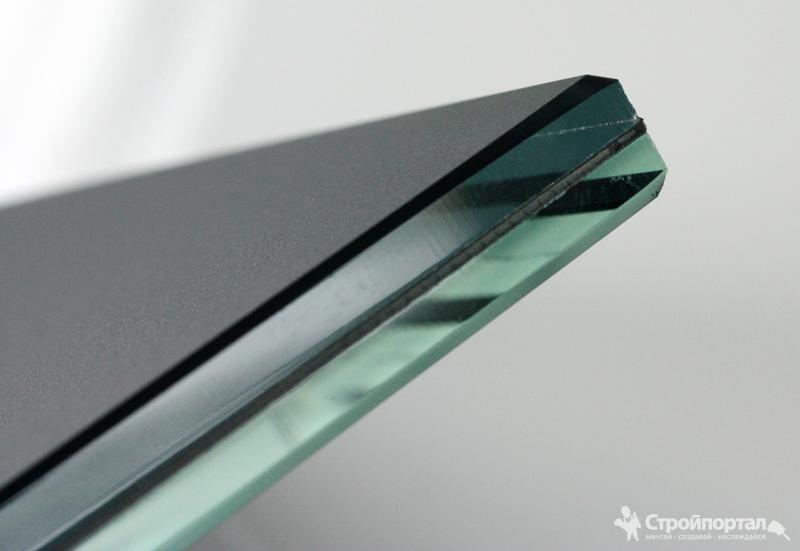

• Ламинированное стекло (триплекс).

• Бронированное стекло (бронировка пленкой).
• Бронестекло.
• Армированное стекло.
• Огнестойкое стекло.
• Просветленное стекло.
• Теплосберегающее (энергосберегающее) стекло.
• Звукоизоляционное стекло.
• Солнцезащитное стекло.
• Стекло, крашенное в массе.
• Мультифункциональное стекло.
• Антибликовое стекло.
• Моллированное стекло.
• Стемалит.
• Зеркало.

2. Разными дистанционными вставками.

Они могут быть:

• алюминиевые;
• пластиковые.

3. Разным заполнением камер между стеклами.

Стеклопакеты заполняются:

• воздухом;
• инертным газом;
• вакуумом.

Учитываются несколько параметров:

• Размер стекла (соотношение сторон).
• Ветровая нагрузка и климатический район.
• Слипание.
• Линзование.

Итогом расчета становится формула стеклопакета, в которой указано каждое стекло, его марка и толщина, размер дистанционной рамки между стеклами, заполнение камеры и общая толщина стеклопакета. Все эти параметры должны соответствовать технологическим размерам системы остекления.

Он показывает, сколько тепла будет уходить из вашего дома на улицу через стеклопакет: чем выше коэффициент, тем меньше будут теплопотери. Коэффициент сопротивления теплопередаче повышается за счет увеличения количества камер в стеклопакете, толщины каждой камеры, применения специальных стекол и замены воздуха в камерах на инертные газы. Чем больше размер витража относительно площади помещения, тем важнее становится этот параметр. Размер минимальной величины данного коэффициента указывается в проектной документации, разрабатываемой проектировщиками при разработке проекта здания. Если у вас его нет, ориентируйтесь на СНИП «Тепловая защита зданий», в котором данная величина указана для каждого региона России.

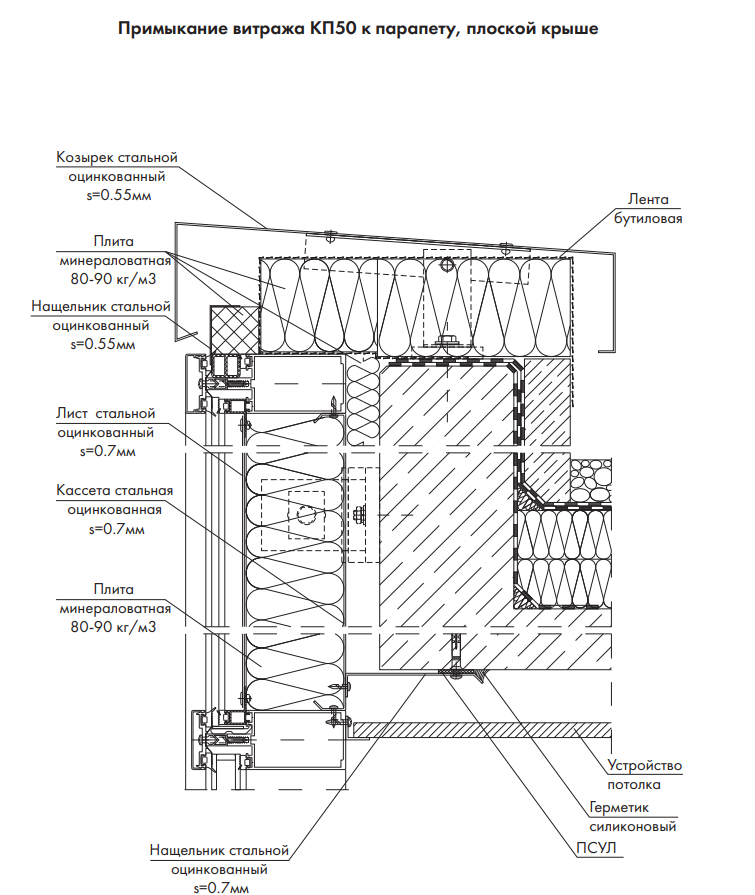

Примыкание фасадного остекления к конструкции здания выполняется по всему периметру проема, в который устанавливается остекление. Данный узел должен быть спроектирован и рассчитан таким образом, чтобы с одной стороны компенсировать изменение геометрических размеров витража и усадку здания, с другой стороны обеспечить тепло- и гидроизоляцию монтажного шва.

Кроме того, отдельно стоит вопрос по проектированию и изготовлению надежного узла парапета который должен обеспечить отвод воды, выдержать снеговую или иную нагрузки и выглядеть эстетически привлекательно. В каждом конкретном случае требуется предусмотреть надежную подсистему для него и грамотно выбрать тип и толщину облицовочного материала. Таким материалом может быть например оцинкованная сталь от 0,5 до 1,2 мм толщиной или АКП (алюминиевые композитные панели).

Для того чтобы получить требуемый результат, нужно сформировать требования к витражу и прописать их в проекте. Разработать его можно с помощью проектировщиков или силами конструкторского отдела нашей компании «Наяда35».

Если вы решили сделать витражи светопрозрачные конструкции сами, вам также необходимо проконсультироваться с проектировщиками по поводу теплотехнического расчета на здание. Ведь каким бы теплым ни был стеклопакет, он не сопоставим со стандартной стеной по параметру теплопередачи, соответственно, к системе отопления нужно применять другой расчет.

Подобные изыскания касаются и системы вентиляции. При расчете значения точки росы играет роль влажность воздуха, которая при плохой вентиляции увеличивается. Если заранее не учесть этот фактор, то можно получить конденсат на витраже входной группы.

Хотите, чтобы все факторы были учтены, а монтаж витража выполнен технически грамотно? Обращайтесь к профессионалам компании «Наяда». Мы сделаем работы под ключ, учитывая индивидуальные особенности вашего здания и заложенный бюджет.
